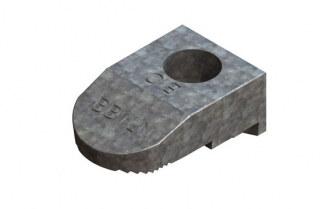

Klemmen Typ BBLN

Übersicht

Die neue Klemme BBLN ist der Standardklemme vom Typ BB sehr ähnlich, verfügt jedoch über eine verlängerte Nase. Diese verteilt, aufgrund ihrer größeren Auflagefläche, den Druck gleichmäßiger auf parallelen Stahlträgerflanschen. Zur Erweiterung der Klemmdicke können für diesen Klemmentyp die Distanzstücke BH1, BF1 und BG1 verwendet werden.

  • Feuerverzinkt nach DIN EN ISO 1461
  • Sphäroguss nach DIN EN 1563
  • Sicherheitsfaktor 5:1
  • Durch unabhängige Institute getestet

Technische Details

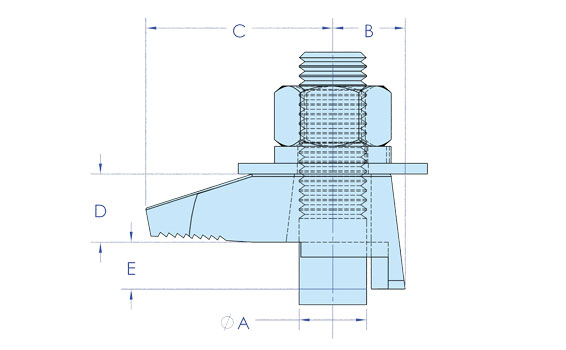

Diagram - BBLN Klemmen
Diagram - BBLN Klemmen
Artikelnummer A Schraube (8.8) B (mm) C (mm) D (mm) E (mm) Breite (mm) Anzugsdrehmoment (Nm) Max. Zugbelastung für 4 Schrauben (kN)
(Sicherheitsfaktor 5:1)		 Max. Schubbelastung für 4 Schrauben (kN) Sicherheitsfaktor 5:1)
BBLNG12 M12 14,0 46,0 17,5 6,5 28,5 69 5,75 1,28
BBLNG16 M16 17,5 44,5 16,0 11,0 36,5 148 9,87 3,88
