BEAMCLAMP Distanzstücke

Übersicht

Die Distanzstücke werden an der Unterseite der Klemmen eingesetzt und dienen der Erweiterung der Klemmlänge. Sie stellen sicher, dass die Klemme passgenau am Flansch sitzt. Für die Klemmen der Typen BA, BB, BT und BW bieten wir eine Serie kurzer und für die Klemmen vom Typ BK1 eine Serie langer Distanzstücke an. Alle Distanzstücke lassen sich miteinander kombinieren und sind feuerverzinkt (BH1 ist galvanisch verzinkt). Sie werden zwischen Klemme und Montageplatte eingesetzt. Die Abmessungen der Distanzstücke entnehmen Sie bitte den Tabellen auf dieser Seite.

Häufige Fragen zu unseren Produkten

Gibt es eine maximale Anzahl zur gleichzeitigen Verwendung von Distanzstücken?

Antwort: Nein, wir empfehlen jedoch ab 3 Stk. gleichzeitig verwendeter Distanzstücke, die Abmessungen der einzelnen Komponenten zu überprüfen. Grund hierfür ist die Aufsummierung von Fertigungstoleranzen.

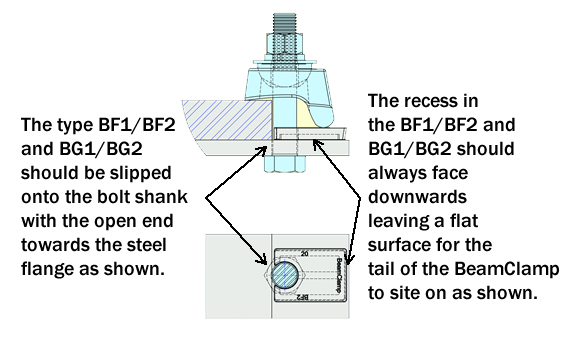

Verfügen die Distanzstücke über eine Ober- und Unterseite?

Antwort: Ja, der BEAMCLAMP Schriftzug markiert jeweils die Oberseite des Distanzstückes. Achten Sie darauf, die korrekte Seite der der Distanzstücke zu verwenden um die Sicherheit der Verbindung zu gewährleisten.

Woher weiß ich, wieviele Distanzstücke einzusetzen sind?

Antwort: Die Anzahl der Distanzstücke kann schnell und einfach mit dem Konfigurator ermittelt werden. Diesen finden Sie unter Informationen “Specifying Beamclamp”. Alternativ können Sie sich auch gern an unsere Experten in der Technik wenden. Sie erreichen uns unter: +49 (0) 6181/5789222.

Welche Abmessung beschreibt die Stärke des Distanzstückes?

Antwort: Die Stärke der Distanzstücke ist in den Tabellen unter Abmessung A angegeben. Bitte achten Sie darauf, die korrekten Distanzstücke zur jeweilig eingesetzten Klemme zu verwenden.

Technische Details

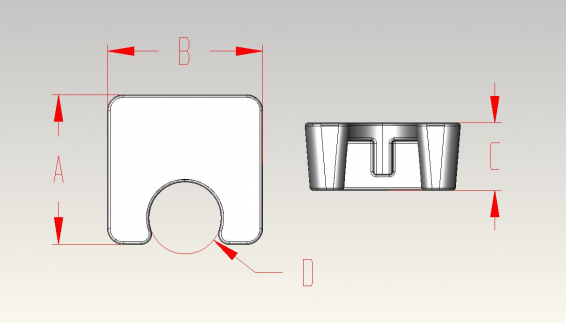

Diagram - Distanzstücke
Diagram - Distanzstücke

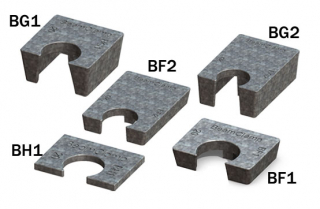

Kurze Distanzstücke für die Typen BA, BB, BBLN, BT und BW

BF1
Artikelnummer Schrauben Ø A B C D Ø
BF1G08 M08 14 22 04 10
BF1G10 M10 18 28 05 12
BF1G12 M12 22 30 06 14
BF1G16 M16 29 35 08 18
BF1G20 M20 33 43 10 21
BF1G24 M24 45 55 12 26

BG1
Artikelnummer Schrauben Ø A B C D Ø
BG1G08 M08 14 22 08 10
BG1G10 M10 18 28 10 12
BG1G12 M12 28 30 12 14
BG1G16 M16 37 35 16 18
BG1G20 M20 43 43 20 21
BG1G24 M24 45 55 24 26

BH1
Artikelnummer Schrauben Ø A B C D Ø
BH1Z08 M08 15 22 02 10
BH1Z10 M10 20 28 02 12
BH1Z12 M12 24 31 2.5 14
BH1Z16 M16 29 38 03 18
BH1Z20 M20 33 46 04 21
BH1Z24 M24 45 55 04 26

Lange Distanzstücke für die Typen BE1, BE2 und BK1

BF2
Artikelnummer Schrauben Ø A B C D Ø
BF2G08 M08 24 22 04 10
BF2G10 M10 30 28 05 12
BF2G12 M12 39 30 06 14
BF2G16 M16 49 35 08 18
BF2G20 M20 58 43 10 21
BF2G24 M24 77 55 12 26

BG2
Artikelnummer Schrauben Ø A B C D Ø
BG2G08 M08 24 22 08 10
BG2G10 M10 30 28 10 12
BG2G12 M12 39 30 12 14
BG2G16 M16 49 35 16 18
BG2G20 M20 58 43 20 21
BG2G24 M24 77 55 24 26
