Klemmen Typen BC1 & BD1

Übersicht

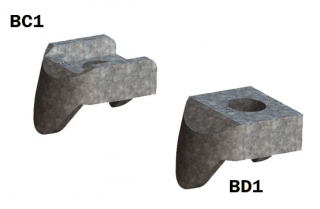

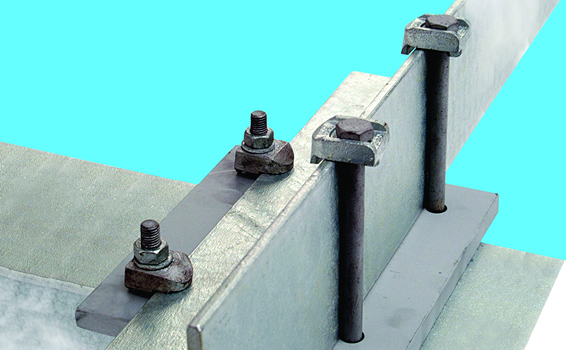

BC1 und BD1 sind Klemmen, die zur Montage an Kanten und Schienen verwendet werden. Sie greifen um die Flanschkanten von Profilen und Trägern. BC1 verfügt über eine Vertiefung, um den Kopf der Sechskantschraube zu fixieren, während die Mutter angezogen wird. Der Typ BD1 verfügt über einen flachen Kopf, so dass sich eine Mutter oder ein Schraubenkopf bis zum Anschlag anziehen lassen. Diese Klemme eignet sich daher für den Einsatz mit Bolzen, Rundbügeln oder Gewindestangen.

  • Feuerverzinkt nach DIN EN ISO 1461
  • Sphäroguss nach DIN EN 1563
  • Sicherheitsfaktor 5:1
  • Zertifiziert gemäß Lloyds Register

Hinweis: Beide Klemmen dürfen bei Schubbelastung nicht verwendet werden!

Häufige Fragen zu unseren Produkten

Weshalb verfügt der Typ BC über eine Vertiefung?

Antwort: BC1 verfügt über eine Vertiefung, um den Kopf der Sechskantschraube zu fixieren, während die Mutter angezogen wird.

Wo kann ich die BC / BD Klemmen einsetzen?

Antwort: BC1 und BD1 sind Klemmen, die zur Montage an Kanten und
Schienen verwendet werden. Sie greifen um die Flanschkanten von
Profilen und Trägern.

Können BC/BD Klemmen auch mit anderen BEAMCLAMP Klemmen verwendet werden?

Antwort: Ja, beide Klemmen können mit anderen BEAMCLAMP Produkten kombiniert werden. Typischerweise wird die BC Klemme mit BB,BK oder BW eingesetzt und die BD Klemmen in Verbindung mit BA oder BT. Diese Kombinationen ermöglichen es, die Verbindung mit nur jeweils einem Schraubenschlüssel herzustellen.

Welche Zulassungen/Zertifizierungen sind für BC/BD vorhanden?

Antwort: Die BC/BD Klemmen sind durch LLyods Register zertifiziert.

Technische Details

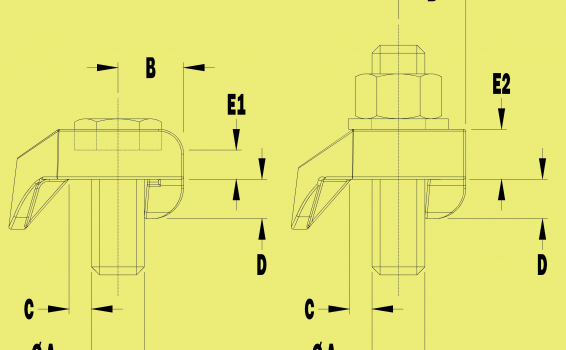

Diagram - BC1/BD1 Klemmen

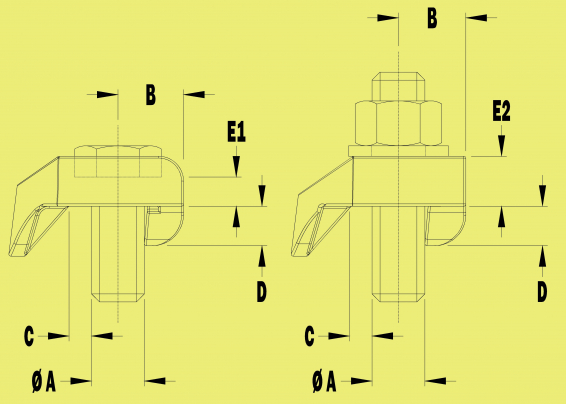

Diagram - BC1/BD1 Klemmen
Artikelnummer A
Schraube (8.8)
B (mm) C (mm) D (mm) E1 (mm) E2 (mm) Breite (mm) Anzugsdrehmoment (Nm) Max. Zugbelastung für 4 Schrauben (kN)1
BC1G08 / BD1G08 M08 9 5 6 5 9 22 3 5
BC1G10 / BD1G10 M10 12 4 7,5 6 11 29 10 10
BC1G12 / BD1G12 M12 15 6.5 9,5 7 12 31,5 35 17,3
BC1G16 / BD1G16 M16 17 8 11,5 9 17 41 75 30
BC1G20 / BD1G20 M20 21 9 13,5 11 21 49,5 145 44
BC1G24 / BD1G24 M24 26 13 17 13 25 60 245 68,7

Sicherheitshinweis:
Werden für eine Verbindung verschiedene Größen verwendet, so gilt als max. zulässige Belastung die zulässige Gebrauchslast der kleinsten verwendeten Klemme! Die vorhandene Zugbelastung darf die zulässige Zugbelastung der Verbindung nicht übersteigen.
1Empfohlene Belastungsangaben mit einem Sicherheitsfaktor 5:1 auf statische Belastung.
