Hinweis: Die Stärke der Montageplatte variiert in Abhängigkeit von der verwendeten Bemessungsgrundlage, der Flanschbreite des verwendeten Stahlträgers und der Art der Belastung auf die Verbindung. Bitte kontaktieren Sie einen Statiker für weitere Details.

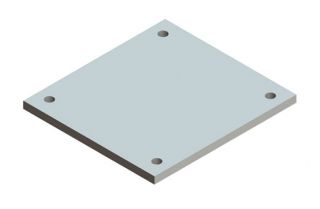

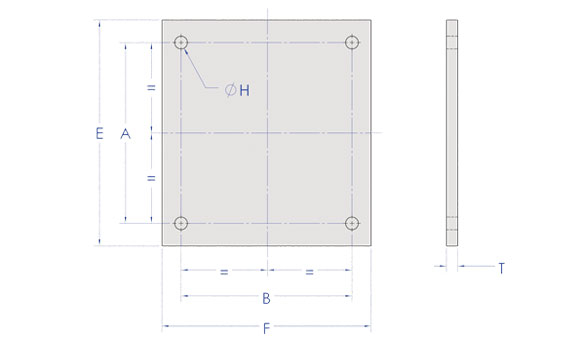

| Bemessungstabelle Montageplatten für Typ BY | |||||||
|---|---|---|---|---|---|---|---|
| Schrauben Ø | Schraubengüte | A (mm) Lochabstand oberer Träger | B (mm) Lochabstand unterer Träger | C (mm) Minimale Breite oberer Träger | D (mm) Minimale Breite unterer Träger | H Ø (mm) |
T (mm) Min. |
| M12 | 8.8 | 14 | 14 | 95 | 95 | 14 | 12 |
| M12 | 10.9 | 14 | 14 | 95 | 95 | 14 | 12 |
| M16 | 8.8 | 18 | 18 | 118 | 118 | 18 | 15 |
| M16 | 10.9 | 18 | 18 | 118 | 118 | 18 | 15 |
| M20 | 8.8 | 22 | 22 | 127 | 127 | 22 | 20 |
| M20 | 10.9 | 22 | 22 | 127 | 127 | 22 | 25 |

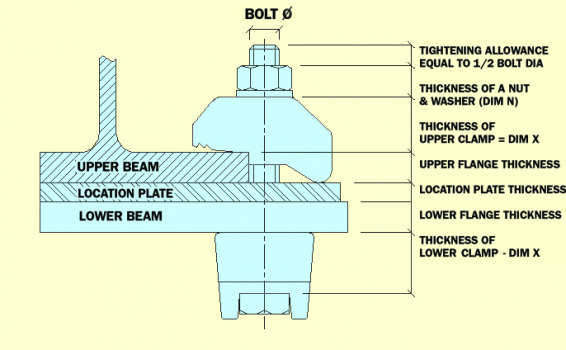

| Höhe der Klemmen (Abmessung X) | |||
|---|---|---|---|
| Schrauben Ø | Typ BY (X) | Typen BY + BYP (X) | |
| M12 | 13 | 23 | |
| M16 | 17 | 30 | |
| M20 | 22 | 37 | |
| Höhe von U-Scheibe + Mutter (Abmessung N) | |
|---|---|
| Schrauben Ø | N |
| M12 | 12 |
| M16 | 16 |
| M20 | 20 |
