Klemmen Typen BA & BB

Übersicht

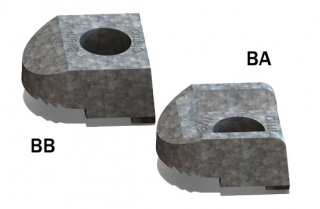

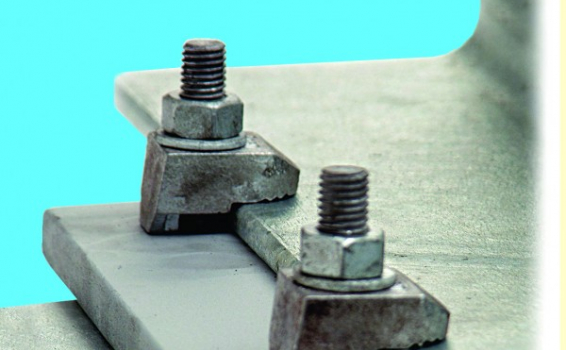

Die Klemmen der Typen BA & BB werden häufig als Paar verwendet, um zwei Stahlträger miteinander zu verbinden. Der Typ BA verfügt über eine Vertiefung, um den Kopf einer Sechskantschraube (Festigkeitsklasse 8.8 nach DIN EN ISO 4017) zu fixieren. Der Typ BB verfügt über eine flache Oberfläche, so dass sich Mutter und Unterlegscheibe mit nur einem Werkzeug bis zum Anschlag anziehen lassen. Typ BB eignet sich daher für den Einsatz mit Rundbügeln und Gewindestangen. Beide Typen sind mit drei verschiedenen Nockenhöhen je Größe (1, 2 und 3 - außer M08) erhältlich. Die Nockenhöhe (Maß E) sollte der Stärke des Flansches, an dem die Klemme befestigt wird, entsprechen. Zusätzliche Distanzstücke dienen der Abstimmung der Klemmen auf die erforderliche Stärke des Flansches (Klemmdicke). Mit ihrer Hilfe kann die Befestigung an dem Flansch des Stahlprofils oder -trägers genau angepasst werden. Auf die Klemmen BA und BB abgestimmt sind die Distanzstücke BF1, BG1 und BH1. Die Klemmen der Typen BA & BB eignen sich für parallele und geneigte Flansche mit einem Neigungswinkel von bis zu 8 Grad. Für geneigte Flansche (IPN, 8-10° Neigung) verwenden Sie bitte die Typen BT oder BK1.

  • Feuerverzinkt nach DIN EN ISO 1461
  • Sphäroguss nach DIN EN 1563
  • Sicherheitsfaktor 5:1
  • Zertifiziert gemäß Lloyds Register
  • Zulassung durch das DIBt

Häufige Fragen zu unseren Produkten

Weshalb verfügt der Typ BA über eine Vertiefung?

Antwort: Der Typ BA verfügt über eine Vertiefung, um den Kopf einer Sechskantschraube (Festigkeitsklasse 8.8 nach DIN EN ISO 4017) zu fixieren.

Warum haben die Klemmen unterschiedliche Nockenhöhen?

Antwort: Die Nockenhöhe (Maß E) sollte der Stärke des Flansches, an dem die Klemme befestigt wird, entsprechen. Zusätzliche Distanzstücke dienen der Abstimmung der Klemmen auf die erforderliche Stärke des Flansches (Klemmdicke). Mit ihrer Hilfe kann die Befestigung an dem Flansch des Stahlprofils oder -trägers genau angepasst werden.

Muss ich die BA und BB Klemmen immer zusammen verwenden?

Antwort: Nein. BA und BB Klemmen können auch voneinander unabhängig verwendet werden. BA Klemmen werden immer dann eingesetzt, wenn nur an einem Stahlträger montiert wird, da nur ein Werkzeug zur Montage benötigt wird. Die BB Klemme könnte ebenso verwendet werden, erfordert jedoch den Einsatz von zwei Schraubenschlüsseln.

Welche Distanzstücke sind für den Einsatz mit den BA/BB Klemmen geeignet?

Antwort: Die Distanzstücke BF1, BG1 und BH1 sind auf die Klemmen BA und BB abgestimmt. Alle Distanzstücke lassen sich miteinander kombinieren und sind feuerverzinkt (BH1 ist galvanisch verzinkt). Sie werden zwischen Klemme und Montageplatte eingesetzt.

Technische Details

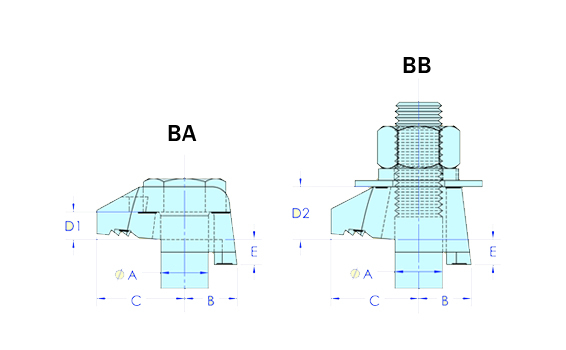

Diagram - BA/BB Klemmen
Diagram - BA/BB Klemmen
Artikel-nummer* A Schraube (8.8) B
(mm)
C
(mm)
D1
(mm)
D2
(mm)
E*
(mm)
Breite
(mm)
Anzugs-drehmoment
(Nm)
Max. Zugbelastung für 4 Schrauben (kN)1 Max. Schubbelastung für 4 Schrauben (kN)2
1 2 3
BA G08 / BB G08 M08 9 16 5 9 X 4 X 20 6 3,57 X
BA G10 / BB G10 M10 12 20 6 11 4 5 7 26 20 13,57 X
BA G12 / BB G12 M12 15 25,5 7 13 4,5 6 9,5 29,5 70 18,86 1,86
BA G16 / BB G16 M16 17 31 9 17 5,5 8 11 36 150 34,21 3,43
BA G20 / BB G20 M20 21 35 11 21 7 10 12,5 44 290 67,64 6,79
BA G24 / BB G24 M24 26 49 13 25 9 12 16 53 490 91,43 9,14

* Fügen Sie Maß E (1, 2 oder 3) der Artikelnummer für die gewünschte Nockenhöhe hinzu, z.B. Schraube M16, Größe 2 (8 mm) = Artikelnummer: BA2G16

Sicherheitshinweis! Werden für eine Verbindung verschiedene Größen verwendet, so gilt als max. zulässige Belastung die zulässige Gebrauchslast der kleinsten verwendeten Klemme! Die vorhandene Zugbelastung darf die zulässige Zugbelastung der Verbindung nicht übersteigen.
1Nzul.=NR,d / γF (Teilsicherheitsbeiwert γF = 1,4), entsprechend bauaufsichtlicher Zulassung Z-14.4-483.
2Vzul.=Va,R,d / γF (Teilsicherheitsbeiwert γF = 1,4), entsprechend bauaufsichtlicher Zulassung Z-14.4-483.
Die allgemeine bauaufsichtliche Zulassung (abZ) Z-14.4-483 ist bei der Verwendung der BEAMCLAMP Typen BA/BB/BF1/BG1/BH1 im bauaufsichtlich relevanten Bereich zu beachten.
