BEAMCLAMP Montageplatten und Stutzen

Übersicht

Die Montageplatte ist die zentrale Komponente einer BEAMCLAMP Verbindung. Sie ist die Basis jeder Befestigung und stellt die ordnungsgemäße Klemmverbindung am Profil oder Träger sicher. Dabei gibt die Anordnung der Bohrungen in der Montageplatte die exakte Positionierung der Klemmen vor.

Montageplatten mit Stutzen

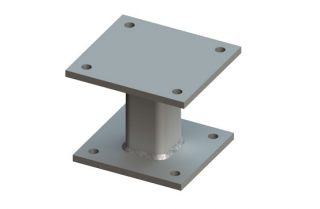

An den Stutzen ist – oben und unten – jeweils eine Montageplatte angeschweißt. Für den Einsatz in geneigten Konstruktionen können die Montageplatten in verschiedenen Winkeln angeschweißt werden. Je nach Bedarf lassen sich auch andere Variationen anfertigen.

Nehmen Sie Kontakt mit uns auf!

Gerne stellen wir Ihnen die richtige Montageplatte für Ihren Anwendungsfall zur Verfügung. Wir beraten Sie gerne. Zur Kontaktaufnahme senden Sie uns einfach eine E-Mail an [email protected] oder rufen Sie uns an.

Häufige Fragen zu unseren Produkten

Warum benötige ich eine Montageplatte?

Antwort: Die Montageplatte ist die zentrale Komponente einer BEAMCLAMP Verbindung. Sie ist die Basis jeder Befestigung und stellt die ordnungsgemäße Klemmverbindung am Profil oder Träger sicher. Dabei gibt die Anordnung der Bohrungen in der Mntageplatte die exakte Positionierung der Klemmen vor.

Kann ich auch auf die Montageplatte verzichten?

Antwort: Ja, wenn ein neuer Stahlträger an bestehende Stahlstrukturen befestigt werden soll, kann auf eine Montageplatte verzichtet werden. In diesem Fall ist es jedoch notwendig, den neuen Stahlträger zu durchbohren um ihn an der bestehenden Struktur zu montieren. Diese Methode schränkt die Flexibilität jedoch erheblich ein, da im Voraus genauestens ausgemessen werden muss, wo der Träger zu durchbohren ist. Mittels Montageplatte sind Sie in alle Richtungsachsen flexibel.

Verfügen die Montageplatten über einen Korrosionsschutz?

Antwort: Ja, unsere Montageplatten verfügen über eine Grundierung, die verhindert, dass die Platten korrodieren. Da die Montageplatten zumeist in Innenbereichen eingesetzt werden, ist dieser Standard ausreichend. In Außenbereichen oder auf Wunsch bieten wir Ihnen jedoch gern weitere Veredelungsvarianten an.

Werden Klemmen und Montageplatten getrennt angeliefert?

Antwort: Nein, die Montageplatten werden mit den benötigten Klemmen, Distanzstücken, Schrauben, U-Scheiben und Muttern zusammen als Kit pro Verbindung geliefert. Eine Zeichnung zu der Verbindung liegt der Lieferung ebenfalls bei.

Technische Details

Diagram - Montageplatten und Stutzen
Diagram - Montageplatten und Stutzen

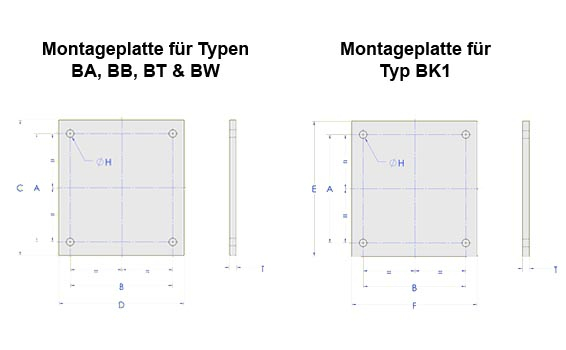

Bemessungstabelle für Montageplatten
Schrauben
Ø
A (mm) Oberer Träger Breite + B (mm) Unterer Träger Breite + C (mm) Oberer Träger Breite + D (mm) Unterer Träger Breite + E (mm) Oberer Träger Breite + F (mm) Unterer Träger Breite + H Ø
(mm)
T
(mm)
M08 10 10 40 40 60 60 10 8
M10 12 12 48 48 72 72 12 8
M12 14 14 56 56 84 84 14 8
M16 18 18 72 72 108 108 18 10
M20 22 22 88 88 132 132 22 12
M24 26 26 104 104 156 156 26 15

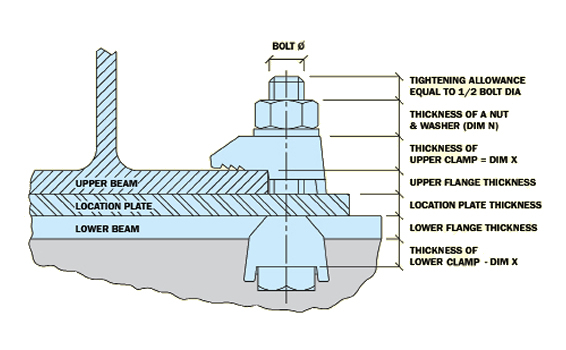

Höhe der Klemmen (Abmessung X)
Schrauben Ø Typ BA, BE1 & BT (X) Typ BB, BE2, BBLN & BW (X) Typ BK1 (X)
M08 4 8 18
M10 5 10 22
M12 6 12 25
M16 8 16 28
M20 10 20 35
M24 12 24 46

Höhe der U-Scheibe + Mutter (Abmessung N)
Schrauben Ø N
M08 8
M10 10
M12 12
M16 16
M20 20
M24 24
