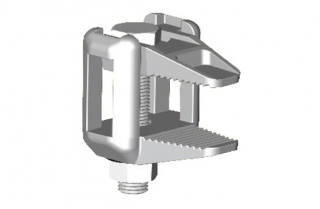

Klemmen Typ BL

Übersicht

Die BL Klemme wird verwendet, um eine direkte Verbindung mit dem Stahlträger herzustellen. Montageplatten werden bei der Verwendung dieses BEAMCLAMP Produktes nicht benötigt. Typische Anwendungen dieser Klemmen sind Verbindungen, bei denen parallel positionierte, gleichstarke Stahlträger zusammengepresst werden.

BL Klemmen werden auch häufig für Abhängungen genutzt, wenn beispielsweise ein Rohr unterhalb eines Stahlträgers befestigt werden muss. Die BL Klemmen sind ausgiebigen Testreihen unterzogen worden, bei denen insbesondere die Abzugskraft sowie die seitliche Belastbarkeit im Fokus standen.

Die Befestigungsschraube in der Mitte kann durch eine Gewindestange ersetzt werden, um Abhängungen zu ermöglichen. Die BL Klemme kann mit nur einem Werkzeug montiert werden.

  • Nur ein Werkzeug für die Montage erforderlich
  • Feuerverzinkt nach DIN EN ISO 1461
  • Große Spannbreite an Flanschstärken
  • Abzugskraft und seitliche Belastungen getestet

Häufige Fragen zu unseren Produkten

Was sind die gängigsten Anwendungen für die BL Klemmen?

Antwort: Typische Anwendungen dieser Klemmen sind Verbindungen, bei denen parallel positionierte, gleichstarke Stahlträger zusammengepresst werden. BL Klemmen werden auch häufig für Abhängungen genutzt, wenn beispielsweise ein Rohr unterhalb eines Stahlträgers befestigt werden muss.

Ist die BL Klemme mit und ohne Schraube lieferbar?

Antwort: Ja, die Befestigungsschraube in der Mitte kann durch eine Gewindestange
ersetzt werden, um Abhängungen zu ermöglichen. Die BL Klemme wird dann ohne Schraube ausgeliefert. Nutzen Sie die Artikelnummer mit Endung W.

Was ist die größte Klemmdicke der BL Klemmen?

Antwort: Die BL Klemmen können an nahezu all Klemmdicken angepasst werden. Die einzelnen Werte entnehmen Sie bitte der Spalte mit Abmessung D der nachstehenden Tabelle.

Ist die Abzugskraft der BL Klemme getestet?

Antwort: Ja, die BL Klemmen sind ausgiebigen Testreihen unterzogen
worden, bei denen insbesondere die Abzugskraft sowie die seitliche
Belastbarkeit im Fokus standen.

Technische Details

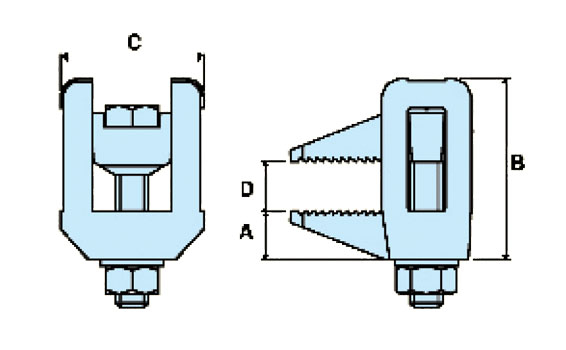

Diagram - BL Klemmen
Diagram - BL Klemmen
Artikelnummer mit Schraube Artikelnummer ohne Schraube A (mm) B (mm) C (mm) D (mm) Anzugs-drehmoment (Nm) Max. Zugbelastung pro Schraube (kN)1 Max. Schubbelastung pro Schraubenpaar (kN)1 Max. Abzugskraft pro Schraube(kN)1
BLG08A BLG08W 12,5 45 40 5 bis 20 10 1,0 7,4 0,25
BLG10A BLG10W 14 58 47 6 bis 30 20 2,5 9,3 0,40
BLG12A BLG12W 15 65 51,5 7 bis 35 40 5,0 11,0 0,60
BLG16A BLG16W 20 95 58 8 bis 55 90 7,5 20,3 0,70
BLG20A BLG20W 23 116 66 8,5 bis 70 180 9,0 23,3 0,75
BLG24A BLG24W 26 147 75 9 bis 95 200 10,5 34,3 0,80

1Sicherheitsfaktor: 3:1
Sicherheitshinweis: Überschreiten Sie niemals die angegebene maximale Tragfähigkeit.
