Klemmen Typen BT & BW

Übersicht

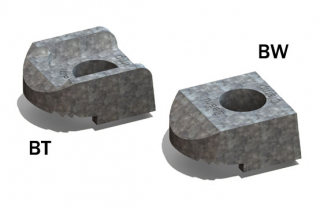

Die Klemmen der Typen BT & BW sind speziell für den Einsatz an geneigten Flanschen (IPN-Flansch) und Schienen mit Neigungswinkeln von 8-10° entwickelt worden. Der Typ BT verfügt über eine Vertiefung, um den Kopf einer Sechskantschraube (Festigkeitsklasse 8.8 nach DIN EN ISO 4017) zu fixieren. Der Typ BW verfügt über eine flache Oberfläche, so dass sich Mutter und Unterlegscheibe mit nur einem Werkzeug bis zum Anschlag anziehen lassen. Beide Typen sind mit zwei verschiedenen Nockenhöhen je Größe (1 und 2) erhältlich. Die Nockenhöhe (Maß E) sollte der Dicke des Flansches, an dem die Klemme befestigt wird, entsprechen.

Zusätzliche Distanzstücke dienen der Abstimmung der Klemmen auf die erforderliche Stärke des Flansches (Klemmdicke). Mit ihrer Hilfe kann die Befestigung an dem Flansch des Stahlprofils oder -trägers genau angepasst werden. Die für die Klemmen BT und BW
geeigneten Distanzstücke sind BF1, BG1 und BH1.

  • Feuerverzinkt nach DIN EN ISO 1461
  • Sphäroguss nach DIN EN 1563
  • Sicherheitsfaktor 5:1

Häufige Fragen zu unseren Produkten

Weshalb verfügt der Typ BT über eine Vertiefung?

Antwort: Der Typ BT verfügt über eine Vertiefung, um den Kopf einer Sechskantschraube (Festigkeitsklasse 8.8 nach DIN EN ISO 4017) zu fixieren.

Warum haben die Klemmen unterschiedliche Nockenhöhen?

Antwort: Die Nockenhöhe (Maß E) sollte der Stärke des Flansches, an dem die Klemme befestigt wird, entsprechen. Zusätzliche Distanzstücke dienen der Abstimmung der Klemmen auf die erforderliche Stärke des Flansches (Klemmdicke). Mit ihrer Hilfe kann die Befestigung an dem Flansch des Stahlprofils oder -trägers genau angepasst werden.

Muss ich die BT und BW Klemmen immer zusammen verwenden?

Antwort: Nein. BT und BW Klemmen können auch voneinander unabhängig verwendet werden. BT Klemmen werden immer dann eingesetzt, wenn nur an einem Stahlträger montiert wird, da nur ein Werkzeug zur Montage benötigt wird. Die BW Klemme könnte ebenso verwendet werden, erfordert jedoch den Einsatz von zwei Schraubenschlüsseln.

Welche Distanzstücke sind für den Einsatz mit den BT/BW Klemmen geeignet?

Antwort: Die für die Klemmen BT und BW geeigneten Distanzstücke sind BF1, BG1 und BH1.

Technische Details

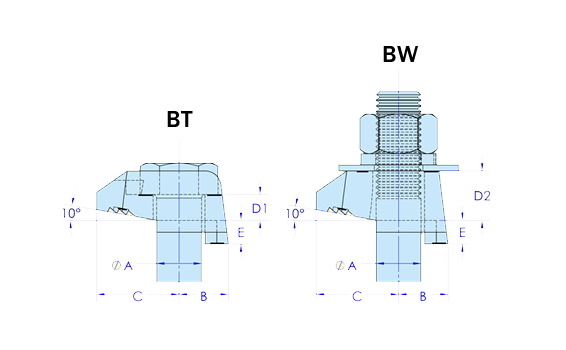

Diagram - BT/BW Klemmen
Diagram - BT/BW Klemmen
Artikel-nummer* Artikel-nummer* A Schraube (8.8) B (mm) C (mm) D1 (mm) D2 (mm) E* (mm) Breite (mm) Anzugs-drehmoment (Nm) Max. Zugbelastung für 4 Schrauben (kN)1 Max. Schubbelastung für 4 Schrauben (kN)1
1 2
BT G12 BW G12 M12 15 25,5 7 13 4 6 28,5 70 23 1,3
BT G16 BW G16 M16 17 31 9 17 6 8 36 150 39,48 3,9
BT G20 BW G20 M20 21 35 11 21 7 10 44 290 65,88 11

* Fügen Sie Maß E (1 oder 2) der Artikelnummer für die gewünschte Nockenhöhe hinzu, z.B. Schraube M16, Größe 2 (8 mm) = Artikelnummer: BT2G16


Sicherheitshinweis!
Werden für eine Verbindung verschiedene Größen verwendet, so gilt als max. zulässige Belastung die zulässige Gebrauchslast der kleinsten verwendeten Klemme! Die vorhandene Zugbelastung darf die zulässige Zugbelastung der Verbindung nicht übersteigen.

1 Empfohlene Belastungsangaben mit einem Sicherheitsfaktor 5:1 auf statische Belastung.
