FLOORFIX HT

Übersicht

  • Toleranz der Konstruktion von +/- 6 mm möglich
  • Für Flanschstärken von bis zu 25 mm
  • Schnelle und einfache Montage von oben
  • Keine besonderen Kenntnisse oder
  • Spezialwerkzeug erforderlich
  • Gefertigt aus Sphäroguss
  • Oberfläche feuerverzinkt
  • Einfache Demontage bei Wartungsarbeiten
  • Einsetzbar auch für geneigte Flansche bis 10°
  • TÜV geprüft unter dynamischen Lasteinwirkungen

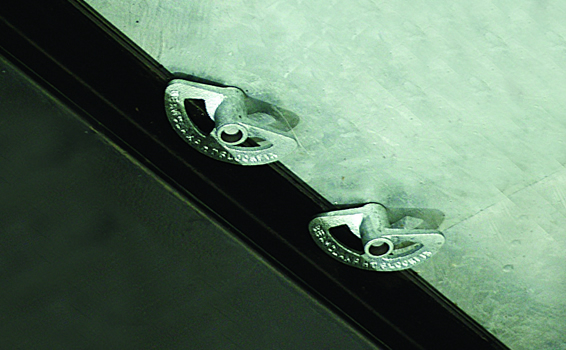

Aufgrund von Kundenanregungen wurde die Funktionalität der bisherigen FLOORFIX Klemme verbessert, um ein noch breiteres Spektrum an Anwendungen abdecken zu können. Mit der FLOORFIX HT Bodenklemme lassen sich Tränenbleche ohne Bohren und Schweißen an Stahlprofilen befestigen. Dabei kann eine FLOORFIX HT Verbindung von einer einzigen Person befestigt werden. Ein Zugang von der Unterseite des Tränenblechs ist nicht nötig. Für Wartungsarbeiten oder Umbauten lassen sich die Bodenklemmen schnell und einfach demontieren. Die FLOORFIX HT Klemme ermöglicht den Einsatz an Stahlbauten mit einer Toleranz der Konstruktion von +/- 6 mm. Das bedeutet, dass Befestigungen ohne vorherige Begutachtung des Stahlbaus möglich sind. Die FLOORFIX HT Klemme ist für Stahlbauflansche mit Dicken von 3 bis 25 mm geeignet. Bei einer größeren Flanschstärke, liefern wir das passende Distanzstück zur Vergrößerung der Befestigungsbreite.

FLOORFIX HT Montageanleitung

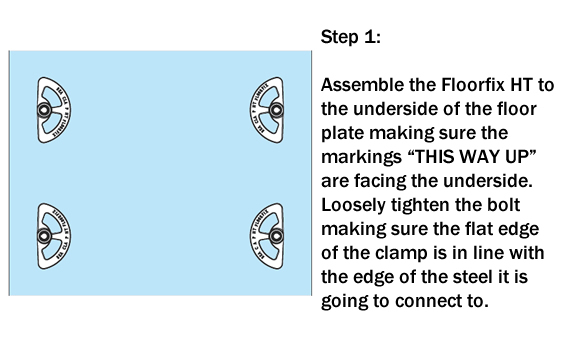

Schritt 1: Befestigen Sie die FLOORFIX HT Bodenklemme an der Unterseite des Tränenblechs. Dabei muss die gerade Kante der Klemme parallel zur Außenkante des Flanschs verlaufen.

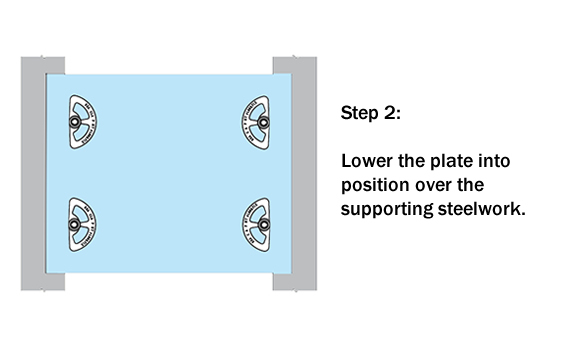

Schritt 2: Bringen Sie dann das Tränenblech mit der vormontierten FLOORFIX HT Klemme in die gewünschte Position.

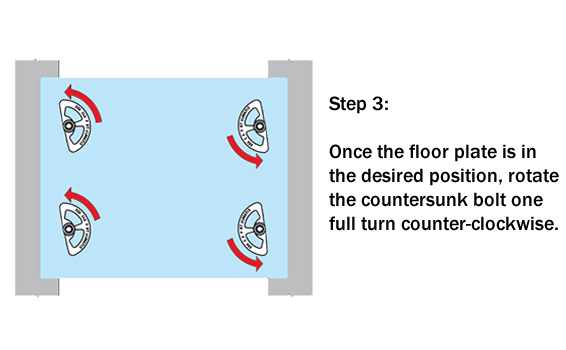

Schritt 3: Drehen Sie die Senkkopfschraube um eine volle Drehung gegen den Uhrzeigersinn.

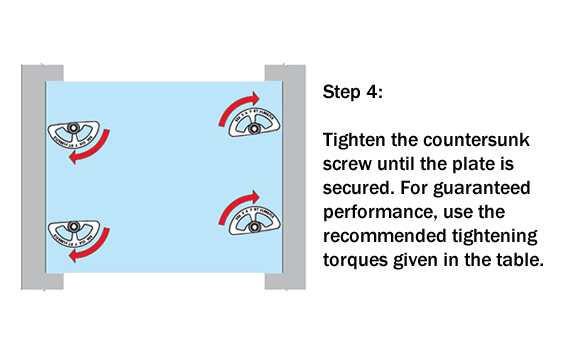

Schritt 4: Ziehen Sie die Senkkopfschraube an, bis das Tränenblech sicher am Stahlträger befestigt ist.

Hinweis 1: Bei dynamischer Lasteinwirkung empfehlen wir Schraubengröße M12, da sie mit erhöhtem Drehmoment angezogen werden kann.

Hinweis 2: Bei einer größeren Flanschstärke, liefern wir das passende Distanzstück zur Vergrößerung der Befestigungsbreite.

Technische Details

Diagram - FLOORFIX HT
Diagram - FLOORFIX HT
Artikelnummer Schraube (8.8) Tränenblechstärke (mm) Stahlträgerstärke (mm) Anzugsdrehmoment (Nm)
Min Max Min Max
FLOORFIX M08HT M08 3 12 3 25 20
FLOORFIX M10HT M10 5 12 3 25 25
FLOORFIX M12HT M12 6 12 3 25 30

Floorfix HT wurde unter dynamischen Lasteinwirkungen vom TÜV getestet, um die häufigsten Anwendungsfälle wie z.B. Einsatz bei Kontrollgängen, Maschinenhallen oder Presswerken zu simulieren. Eine Kopie des Testberichts ist auf Anfrage erhältlich.
