BEAMCLAMP Distanzstücke für Klemmen Typ BY

Übersicht

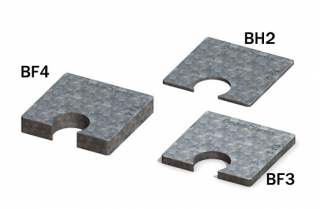

Die abgebildeten Distanzstücke erweitern die Klemmlänge der Klemme BY und stellen sicher, dass die Klemme passgenau am Flansch sitzt.

Sie können in einer Vielzahl von Kombinationen mit der Klemme verwendet werden, um die optimale Positionierung zu erreichen. Eingesetzt werden sie zwischen der Klemme und der Montageplatte.

Technische Details

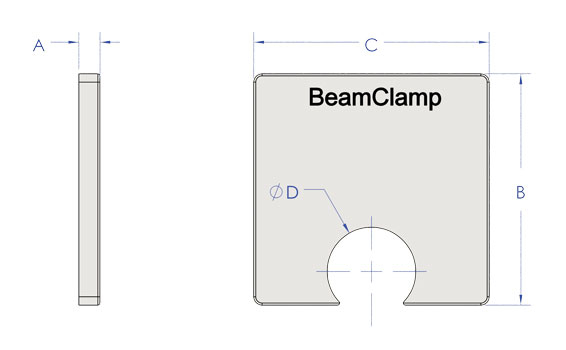

Diagram - Distanzstücke für Typ BY
Diagram - Distanzstücke für Typ BY
Typ BF3
Artikelnummer A (mm) B (mm) C (mm) D (mm)
BF3G12 5 40 40 14
BF3G16 5 50 52 18
BF3G20 5 55 56 21

Typ BF4
Artikelnummer A (mm) B (mm) C (mm) D (mm)
BF4G12 10 40 40 14
BF4G16 10 50 52 18
BF4G20 10 55 56 21

Typ BH2
Artikelnummer  A (mm) B (mm) C (mm) D (mm)
BH2G12 2 40 40 14
BH2G16 2 48 48 18
BH2G20 2 50 50 21
